[쿠버네티스] MySQL + 스프링 부트 연동

MySQL 생성

1. NFS 설정

서버와 클라이언트에 패키지를 설치했다는 가정하에 진행이 된다.

vi /etc/exports # 디렉토리와 아이피 지정

# 하단에 추가할 디렉토리 지정 ( *부분에 아이피를 특정하거나 *로 전체 열어둘 수 있다, 그 뒤에는 권한 설정 관련)
/mnt/shared/tp-back-app-mysql *(ro,rw,sync,no_root_squash)

또한 쓰기 권한을 주기 위해서 chmod 777을 부여
sudo chmod 777 /mnt/shared/tp-back-app-mysql

# 서비스 재시작
service nfs restart

# 목록 확인
exportfs -v



1. PV 생성

nfs는 이미 설정을 해놓았기때문에 pv,pvc를 생성한다.

apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-tp-back-app-mysql
  namespace: tp-penguin-app
  labels:
    type: nfs-tp-back-app-mysql
spec:
  storageClassName: "nfs-tp-back-app-mysql"
  capacity:
    storage: 20Gi
  accessModes:
    - "ReadWriteMany"
  persistentVolumeReclaimPolicy: Retain
  nfs:
    server: 192.168.219.127 # 사설에 등록한 nfs 서버 아이피 등록
    path: /mnt/shared/tp-back-app-mysql # nfs 서버 디렉토리 지정



2. PVC 생성

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-pvc-tp-back-app-mysql
  labels:
    name: nfs-pvc-tp-back-app-mysql
spec:
  storageClassName: "nfs-tp-back-app-mysql"
  accessModes:
  - "ReadWriteMany"
  resources:
    requests:
      storage: 20Gi
  volumeMode: Filesystem



3. ConfigMap 생성

mysql yaml 파일에 configmap과 secret 설정



apiVersion: v1
kind: ConfigMap
metadata:
  name: tp-back-app-mysql-config
data:
  MYSQL_ROOT_HOST: "%"
  profile: dev
  TP-BACK-APP-MYSQL-DEV-URI: lb.k8s.ha
  TP-BACK-APP-MYSQL-DEV-PORT: "30201"
  TP-BACK-APP-USER-PASSWORD: "1234"
  TP-BACK-APP-USER-NAME: tp-back-app
  TP-BACK-APP-MYSQL-SCHEMA: tp-back-app



4. Secret 생성

시크릿은 생성시 base64로 인코딩이 필요하기 때문에

echo -n 'password' | base64 로 인코딩 후에 value에 세팅한다.

apiVersion: v1
kind: Secret
type: Opaque
metadata:
  name: tp-back-app-mysql-secret
data:
  MYSQL_ROOT_PASSWORD: dG9yeVZpYw==



5. Deployment 생성

apiVersion: apps/v1
kind: Deployment
metadata:
  name: tp-back-app-mysql
spec:
  selector:
    matchLabels:
      app: tp-back-app-mysql
  template:
    metadata:
      name: tp-back-app-mysql
      labels:
        app: tp-back-app-mysql
    spec:
      containers:
      - name: mysql
        image: mysql:5.7
        ports:
        - name: mysql-port
          containerPort: 3306
        env:
        - name: MYSQL_ROOT_HOST
          valueFrom: # configMap에서 특정 value가져오기
            configMapKeyRef:
              name: tp-back-app-mysql-config
              key: MYSQL_ROOT_HOST
        - name: MYSQL_ROOT_PASSWORD
          valueFrom: # secret에서 특정 value가져오기
            secretKeyRef:
              name: tp-back-app-mysql-secret
              key: MYSQL_ROOT_PASSWORD
        volumeMounts:
        - name: tp-back-app-mysql
          mountPath: /var/lib/mysql
      volumes: # nfs pvc 설정 부분
      - name: tp-back-app-mysql
        persistentVolumeClaim:
          claimName: nfs-pvc-tp-back-app-mysql



6. Service 생성

svc의 경우 외부에서 접속 필요한경우 NodePort로 생성하고 내부에서만 적용할 경우 ClusterIP 적용



DataGrip또는 DB 툴로 접속 여부 확인

apiVersion: v1
kind: Service
metadata:
  name: tp-back-app-mysql-dev-svc
spec:
  type: NodePort
  selector:
    app: tp-back-app-mysql
  ports:
  - protocol: TCP
    port: 3306
    targetPort: 3306
    nodePort: 30201
  clusterIP: 10.102.175.224



스프링 부트 생성

1. appclication yaml 생성

application.yaml

spring:
  profiles:
    active: ${profile}
    include:
      -  ${spring.profiles.active}-user-domain

---
spring:
  config:
    activate:
      on-profile: local

---
spring:
  config:
    activate:
      on-profile: dev

---
spring:
  config:
    activate:
      on-profile: prod

---
spring:
  config:
    activate:
      on-profile: common



application-dev.yaml

server:
  port: 3000

spring:
  datasource:
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://${TP-BACK-APP-MYSQL-DEV-URI}:${TP-BACK-APP-MYSQL-DEV-PORT}/${TP-BACK-APP-MYSQL-SCHEMA}?characterEncoding=UTF-8&serverTimezone=UTC
    username: ${TP-BACK-APP-USER-NAME}
    password: ${TP-BACK-APP-USER-PASSWORD}

  jpa:
    show-sql: true
    hibernate:
      ddl-auto: update



스프링에는 받을 env를 configmap과 비밀번호의 경우 secret으로 정해서 yaml 파일을 등록한다.



deployment에 envFrom에 configmap 지정 혹은 정확한 value지정



2. ConfigMap 생성

패스워드와 같은 기밀 정보는 secret에 구분하여 저장하는 것이 필요하다.

apiVersion: v1
kind: ConfigMap
metadata:
  name: tp-back-app-dev-config
data:
  TP-BACK-APP-MYSQL-DEV-PORT: "30201"
  TP-BACK-APP-MYSQL-DEV-URI: [cluster-ip]
  TP-BACK-APP-MYSQL-SCHEMA: tp-back-app
  TP-BACK-APP-USER-NAME: tp-back-app
  TP-BACK-APP-USER-PASSWORD: "1234"



3. Deployment 생성

mysql deployment에서는 valueFrom으로 작성하였지만

이번에 스프링 앱에서는 설정정보가 많아 envFrom을 통해서 파일을 그대로 사용한다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: tp-back-app
spec:
  replicas: 1
  selector:
    matchLabels:
      app: tp-back-app
  template:
    metadata:
      labels:
        app: tp-back-app
    spec:
      containers:
      - image: acoursove2/tp-back-app:latest
        name: tp-back-app
        ports:
        - containerPort: 3000
        envFrom:
          - configMapRef:
              name: tp-back-app-dev-config



4. Service 생성

외부에서 접근할 포트를 지정한다.

apiVersion: v1
kind: Service
metadata:
  name: tp-back-app-svc
spec:
  type: NodePort
  selector:
    app: tp-back-app
  ports:
    - port: 3000
      targetPort: 3000
      nodePort: 31002

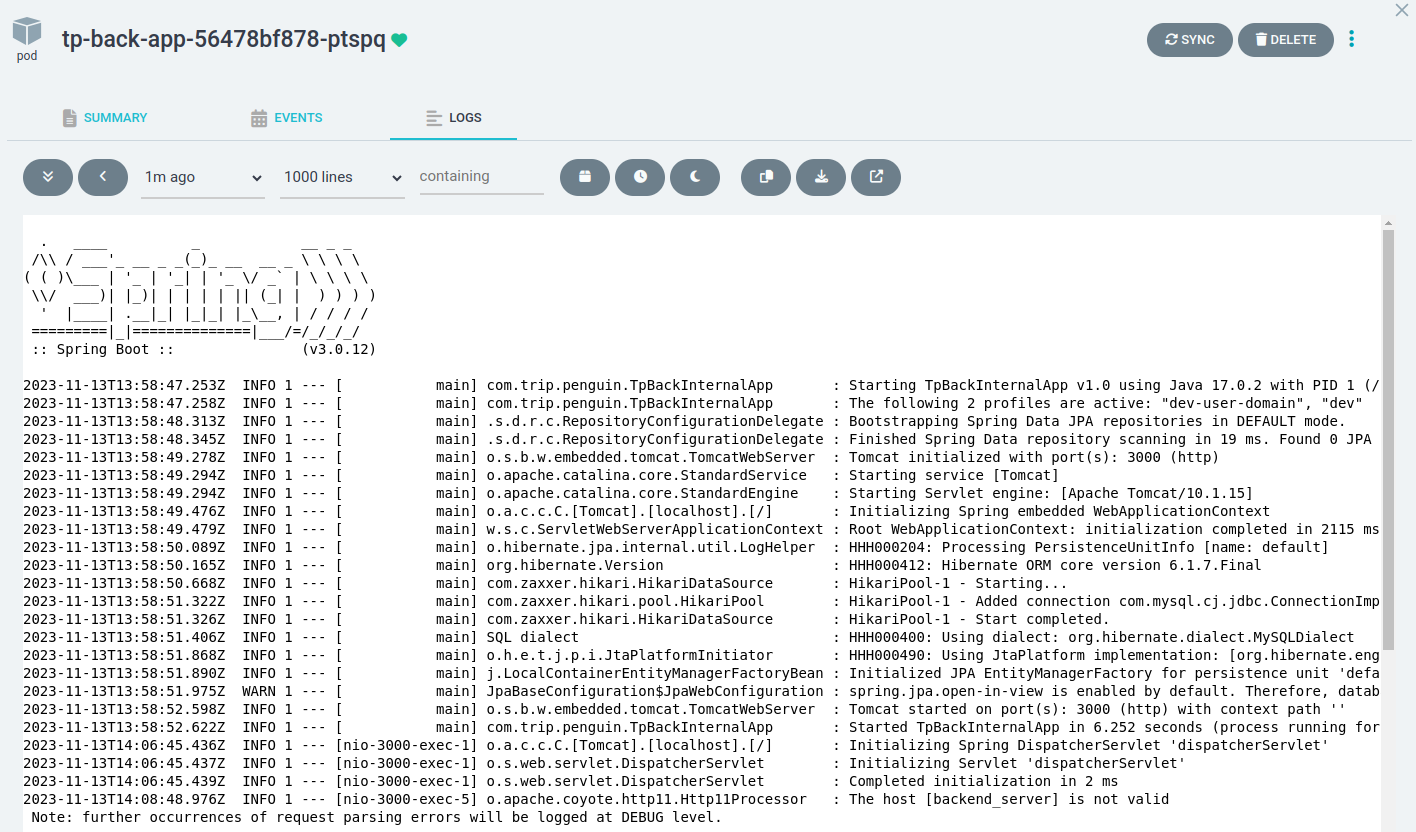

최종 동작확인
